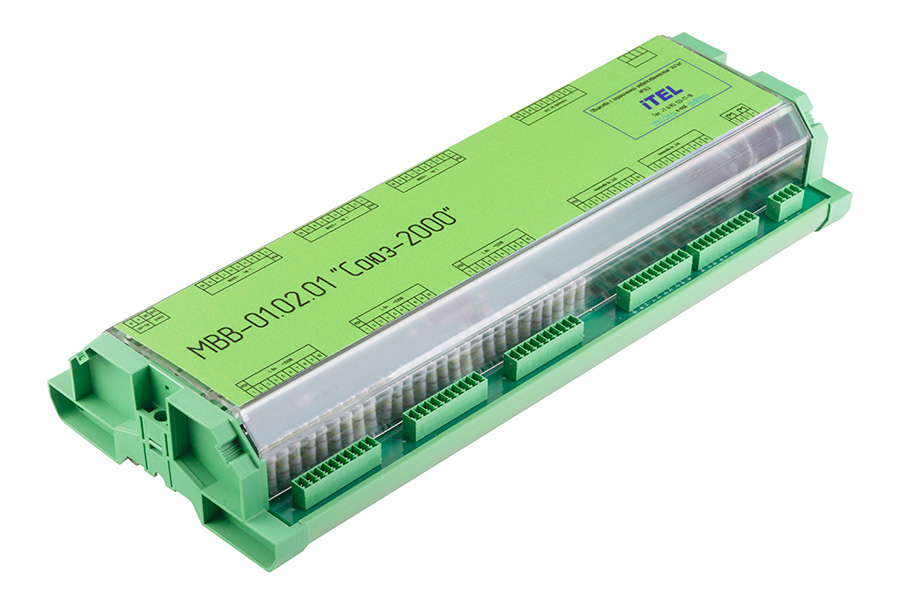

Модуль ввода-вывода предназначен для ввода и передачи параметров с цифровых и микропроцессорных преобразователей по переменному току (действующие значения напряжения и тока фаз, межфазные значения), а также для работы со статическими счетчиками электрической энергии (мощности, коэффициенты мощности, частота сети). Модуль работает с дискретными сигналами 3/24/220 В, в том числе осуществляет выдачу команд телеуправления и регистрацию сигналов с разрешающей способностью не хуже 2 мс.
Технические характеристики
| Параметры электрического питания, В | от 5 до 30 |
| Потребляемая активная мощность, Вт, не более | 2 |
| Функция контроля межфазного замыкания | 12 блоков по 3 фазы |
| Интерфейс связи | RS485 |
| Кол-во аналоговых входов | 8 |
| Кол-во дискретных входов | 8 |
| Кол-во дискретных выходов | 4-реле (230 В, 1 А) 8-транзисторных выходов (3.3 В, 1 А) |
| Габаритные размеры, В х Ш х Г, мм: | 316х128х49 |
| Масса, г, не более | 300 |
| Рабочие условия эксплуатации: | |
| — диапазон температуры окружающего воздуха, °С | от -40 до +50 |
| — относительной влажности воздуха, %, не более | 80 |
| — диапазон атмосферного давления, кПа | от 66,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 50000 |
