«Стрелка-PTZ-AID»
Описание устройства

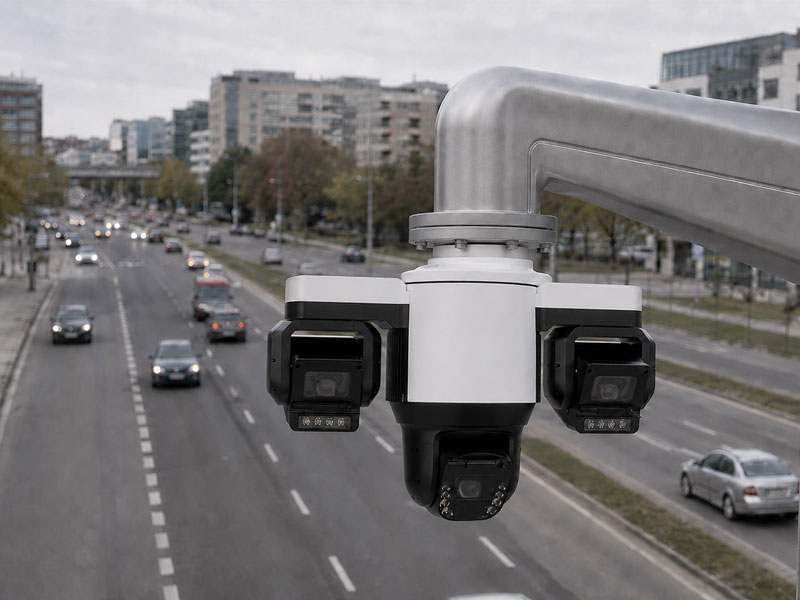

Устройство теленаблюдения поворотное «Стрелка-PTZ-AID» представляет собой комплекс оборудования для наблюдения за дорожной обстановкой и общественными пространствами.

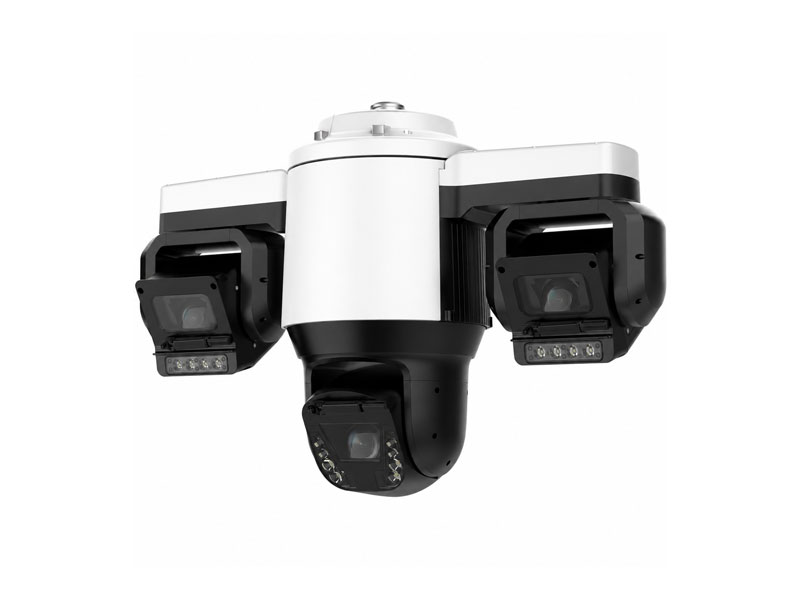

Центральным элементом комплекса является поворотная PTZ-видеокамера, дополненная двумя обзорными видеомодулями. Управление оборудованием, передача данных и контроль его состояния могут выполняться удалённо.
Для очистки защитных стёкол видеомодулей предусмотрена автоматическая система омывания. Электропитание, коммутация и вспомогательное оборудование размещаются в отдельном распределительном шкафу.
Состав оборудования
Видеокамера
- Поворотный PTZ-видеомодуль
- Панорамный обзорный видеомодуль
- Дополнительный обзорный видеомодуль
Система омывания
- Бачок для омывающей жидкости объёмом 10 литров
- Герметичный шкаф с насосом и управляющими элементами
- Шланг подачи омывающей жидкости к видеомодулям
- Провод питания насоса
Распределительный шкаф
Предназначен для размещения коммутационного, управляющего и электротехнического оборудования комплекса.
Соединительные элементы
- Комплект соединительных кабелей
- Кронштейн крепления — не входит в комплект поставки
Функциональные возможности
- Круглосуточное наблюдение за дорожной обстановкой
- Обзор контролируемой территории с нескольких видеомодулей
- Дистанционное управление поворотным механизмом PTZ
- Удалённый контроль работоспособности устройства
- Удалённая проверка качества изображения видеомодулей
- Диагностика устойчивости и стабильности канала связи
- Автоматическая очистка защитных стёкол видеомодулей
- Контроль состояния распределительного шкафа и системы питания
Область применения
Устройство «Стрелка-PTZ-AID» может применяться для организации видеонаблюдения на следующих объектах:
- Автомобильные дороги и транспортные магистрали
- Перекрёстки и участки с интенсивным движением
- Объекты транспортной инфраструктуры
- Общественные пространства
- Городские территории и инфраструктурные объекты
Комплектация
| Компонент | Состав и назначение |
|---|---|
| Видеокамера | Поворотный PTZ-видеомодуль и два обзорных видеомодуля |
| Система омывания | Бачок объёмом 10 литров, герметичный шкаф с насосом, шланг подачи жидкости и провод питания |
| Распределительный шкаф | Коммутация, электропитание и управление оборудованием комплекса |
| Соединительные кабели | Комплект кабелей для подключения компонентов оборудования |
| Кронштейн крепления | Не входит в комплект поставки |
Техническое обслуживание
Конструкция «Стрелка-PTZ-AID» предусматривает удалённый контроль работоспособности, диагностику канала связи и плановое обслуживание оборудования непосредственно на объекте.
- Удалённая проверка работоспособности и качества изображения
- Диагностика канала связи и поворотного механизма
- Плановая очистка видеомодулей и проверка системы омывания
- Контроль креплений, кабелей, электропитания и распределительного шкафа
PTZ-каналы 2 и 3: 1/1,8″ Progressive Scan CMOS
Ч/б: 0,0001 лк при F1.5, AGC вкл.
0 лк при включённой подсветке
PTZ-каналы 2 и 3: 25× оптическое, 16× цифровое
Наклон: от −33° до +90°
PTZ-каналы 2 и 3: до 150 м
Для динамика: от −30 до +55 °C
