Автоматизированное распределительное устройство наружного освещения АРУНО
Описание
Автоматизированное распределительное устройство наружного освещения. Предназначено для питания и управления установками наружного освещения по отходящим трёхфазным линиям. Выполняет функции вводно-распределительного устройства, а также подсоединение шкафов управления типа ШУНО и автоматизированной информационно-измерительной системы учёта электроэнергии (АИИСКУЭ).

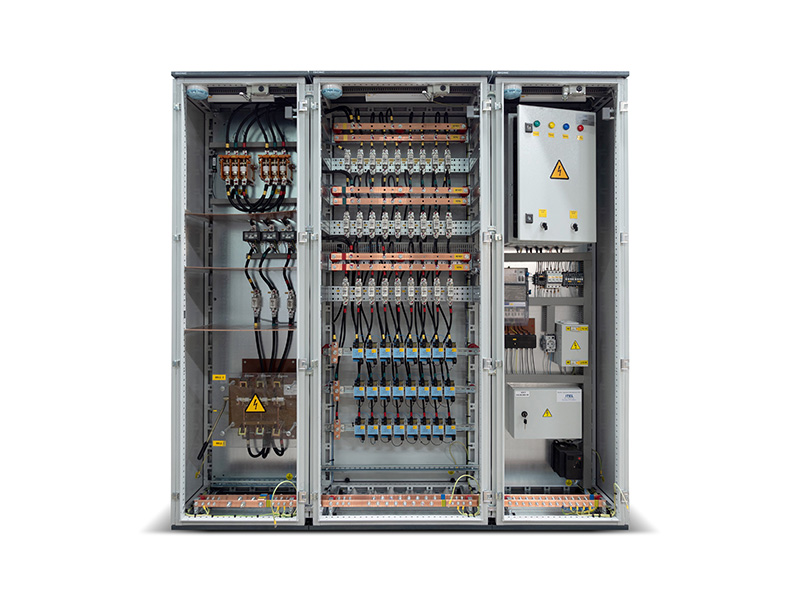

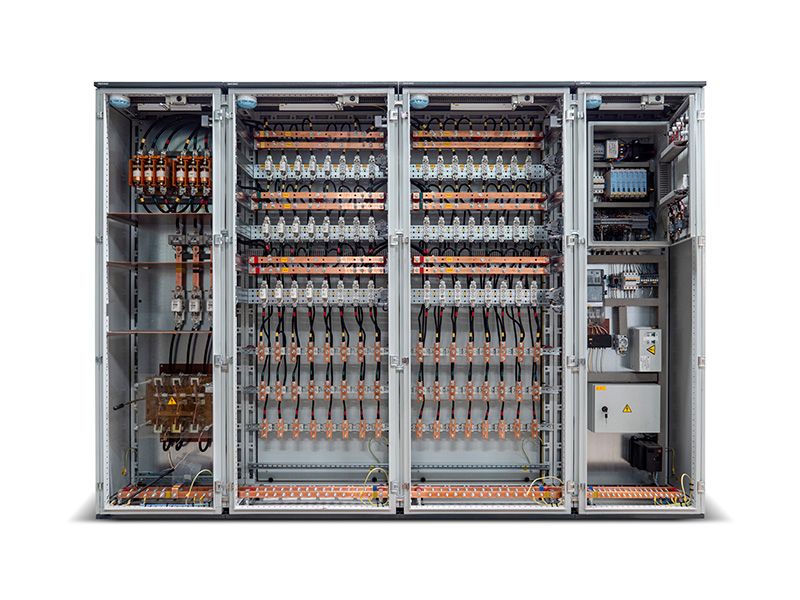

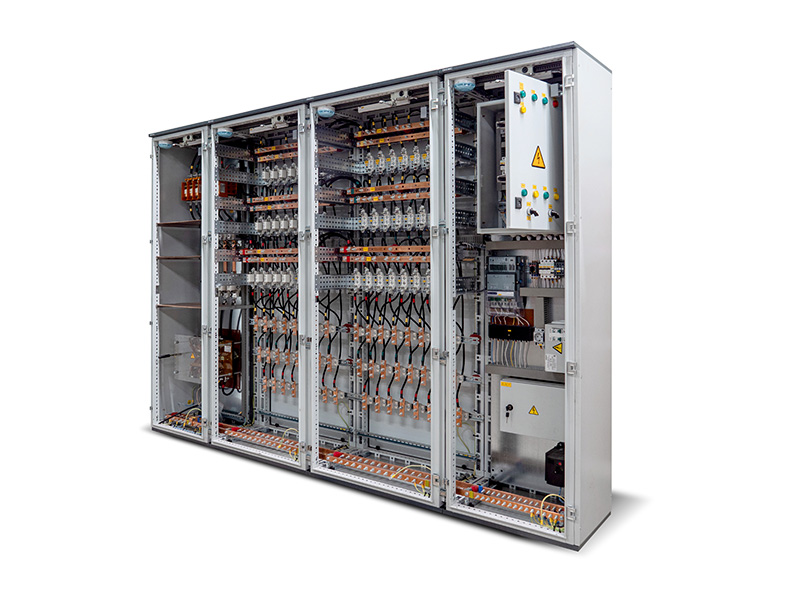

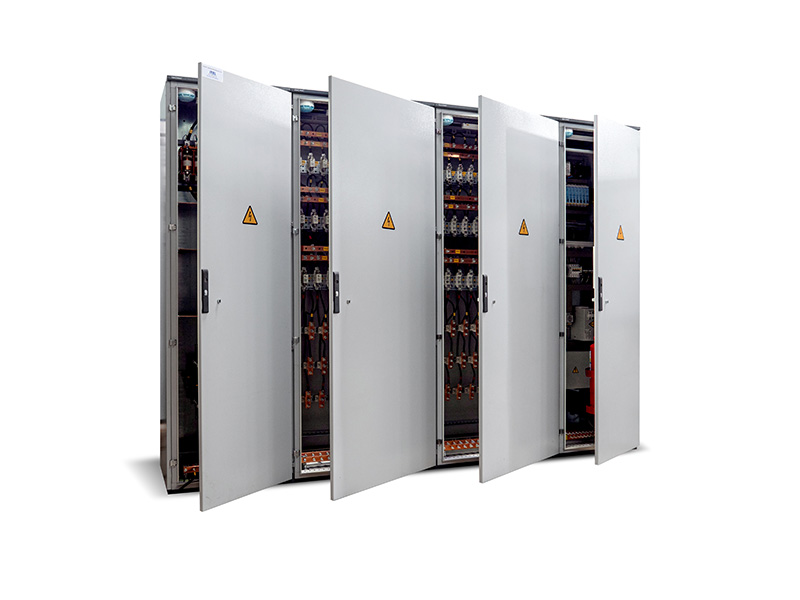

Конструкция состоит из трёх панелей одностороннего обслуживания: вводной, распределительной и панели телемеханики. Оборудование размещается на металлическом подиуме с удобной площадкой для обслуживания. Дверцы шкафов оснащаются реечными замками для защиты от несанкционированного проникновения.
Состав шкафа
- вводной рубильник ПРБ01
- счётчик электрической энергии
- плавкие предохранители ППН-37
- вакуумные контакторы КВТ-1.14
- плавкие предохранители ППН-33
- устройства защиты цепи питания
- датчики охранной сигнализации (ИО-102-20)
- датчики пожарной сигнализации (ИП-212-45)
- шкаф ШУНО
- шкаф АИИС КУЭ
- шкаф ШОС / оптический кросс
- шкаф собственных нужд с розеткой 12 В
* Примечание: состав шкафа зависит от ТЗ, может отличаться количеством секций и составом телемеханики.
Количество отходящих линий
до 24
Количество секций
до 5 шт
Номинальное напряжение
380 В
Номинальная частота
50 Гц
Интерфейс связи
GSM: 2G / 3G / 4G
Работа в сетях
через шкаф АИИСКУЭ / ШУНО
Средний срок службы
не менее 15 лет
Средняя наработка на отказ
не менее 50 000 ч
Диапазон рабочих температур
от −50 до +90 °С
Масса
не более 200 кг
* Примечание: Номинальные характеристики учитываются при разработке проекта.
| № | Фото | Модель устройства | Кол-во отходящих линий | Материал корпуса | Исполнение | Кол-во секций | Назначение |
|---|---|---|---|---|---|---|---|
| 1 |  |
АРУНО 6 направлений | 6 | Металлический | Уличное | 3 |
Для подключения питания к установкам наружного освещения по отходящим трёхфазным линиям и распределения нагрузки с предусмотровленной схемой управления наружным освещением и защитой цепей питания. Далее… |
| 2 | |
АРУНО 8 направлений | 8 | Металлический | Уличное | 3 | Для подключения питания к установкам наружного освещения по отходящим трёхфазным линиям и распределения нагрузки с предусмотровленной схемой управления наружным освещением и защитой цепей питания. Далее… |
| 3 |  |
АРУНО 12 направлений | 12 | Металлический | Уличное | 4 | Для подключения питания к установкам наружного освещения по отходящим трёхфазным линиям и распределения нагрузки с предусмотровленной схемой управления наружным освещением и защитой цепей питания. Далее… |
| 4 | |
АРУНО 16 направлений | 16 | Металлический | Уличное | 4 | Для подключения питания к установкам наружного освещения по отходящим трёхфазным линиям и распределения нагрузки с предусмотровленной схемой управления наружным освещением и защитой цепей питания. Далее… |
| 5 |  |
АРУНО 24 направлений | 24 | Металлический | Уличное | 5 | Для подключения питания к установкам наружного освещения по отходящим трёхфазным линиям и распределения нагрузки с предусмотровленной схемой управления наружным освещением и защитой цепей питания. Далее… |
| 6 | |
АРУНО 6 направлений (пластик) | 6 | Пластиковый | Уличное | 3 | Для подключения питания к установкам наружного освещения по отходящим трёхфазным линиям и распределения нагрузки с предусмотровленной схемой управления наружным освещением и защитой цепей питания. Далее… |
| 7 |  |
АРУНО 8 направлений (пластик) | 8 | Пластиковый | Уличное | 4 | Для подключения питания к установкам наружного освещения по отходящим трёхфазным линиям и распределения нагрузки с предусмотровленной схемой управления наружным освещением и защитой цепей питания. Далее… |
| 8 |  |
АРУНО 12 направлений (пластик) | 12 | Пластиковый | Уличное | 4 | Для подключения питания к установкам наружного освещения по отходящим трёхфазным линиям и распределения нагрузки с предусмотровленной схемой управления наружным освещением и защитой цепей питания. Далее… |
| 9 |  |
АРУНО односекционное на опору (до 6 направлений) | До 6 | Пластиковый | Уличное | 1 | Для подключения питания по отходящим трёхфазным линиям и функций сбора и передачи параметров учёта электрической энергии и распределения нагрузки. Далее… |
| 10 | |
АРУНО односекционное на опору (до 8 направлений) | До 8 | Металлический | Уличное | 1 | Для подключения питания по отходящим трёхфазным линиям и функций сбора и передачи параметров учёта электрической энергии и распределения нагрузки. Далее… |
| 11 |  |
АРУНО односекционное на цоколе (до 8 направлений) | До 8 | Металлический | Уличное | 1 | Для подключения питания по отходящим трёхфазным линиям и функций сбора и передачи параметров учёта электрической энергии и распределения нагрузки. Далее… |
