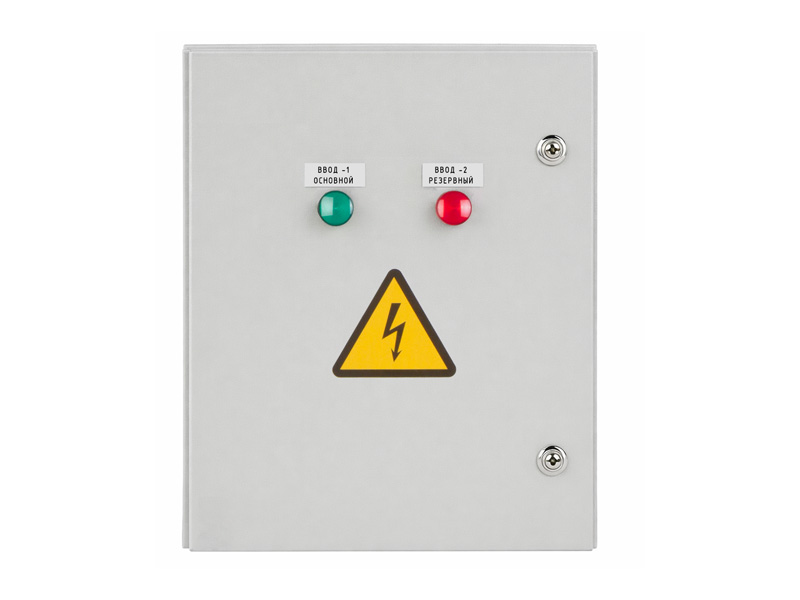

Щит автоматического переключения (ЩАП)

Описание

Щит аварийного питания предназначен для автоматического переключения питания потребителей с основного ввода на резервный источник при аварии в сети, и обратного переключения при восстановлении основного электроснабжения. Щит автоматического переключения применяется для повышения надежности электроснабжения и обеспечения бесперебойной работы ответственных нагрузок.

ЩАП обеспечивает автоматическое переключение питания между источниками (основной ввод / резерв) по заданной логике. В качестве резервного источника могут использоваться второй ввод, дизель-генератор, ИБП или иная система резервирования — в зависимости от проекта. Щит аварийного питания может обеспечивать приоритет нагрузки, блокировки, задержки переключения и сигнализацию состояний.

Где применяется

  • Объекты с повышенными требованиями к надежности электроснабжения
  • Инженерные системы зданий: насосные, ИТП, вентиляция, дымоудаление
  • Коммерческие и офисные здания, торговые центры
  • Промышленные предприятия и производственные линии
  • Общественные объекты и инфраструктура

Функциональные возможности

  • Автоматическое переключение питания с основного ввода на резервный
  • Автоматическое обратное переключение при восстановлении основного питания
  • Контроль параметров сети (напряжение, перекос фаз, чередование фаз) — по проекту
  • Логика приоритетов источников и нагрузок, задержки и блокировки — по проекту
  • Защита силовых цепей от коротких замыканий и перегрузок
  • Сигнализация режимов работы и аварийных состояний, интеграция мониторинга — по проекту

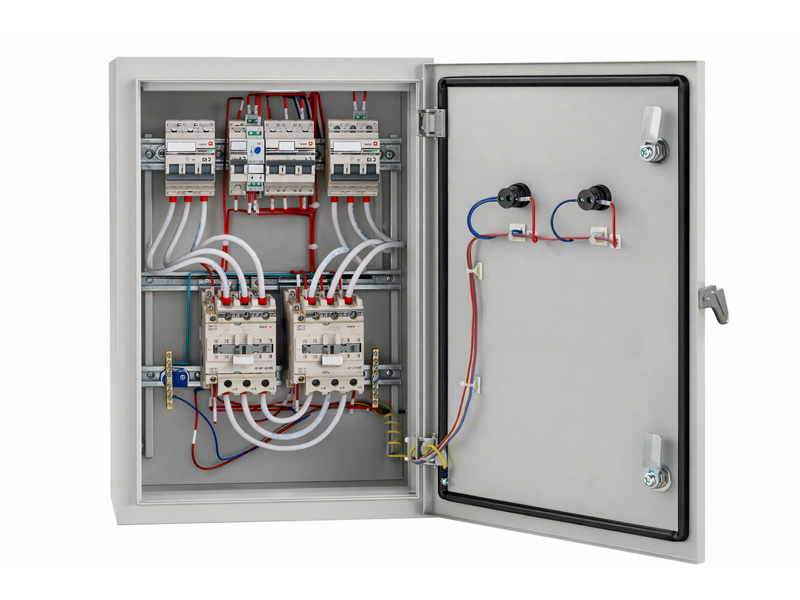

Состав щита

  • Вводные коммутационные аппараты (1-й ввод / резервный ввод)
  • Аппаратура переключения (контакторы / автоматические выключатели с приводом) — по проекту
  • Устройства контроля сети (реле контроля напряжения/фаз) — по проекту
  • Аппаратура управления и логики (реле / контроллер) — по проекту
  • Защитная аппаратура (автоматические выключатели, предохранители)
  • Индикация, сигнализация, клеммные блоки, маркировка

Конкретная схема АВР, тип коммутации, количество вводов и состав оборудования определяются проектом и техническим заданием заказчика.

Номинальное напряжение, В
от 220 до 400
Номинальная частота, Гц
от 50 до 60 Гц
Количество вводов
от 2 до 3 (основной / резерв / ДГУ — по проекту)
Номинальный ток, А
от 16 до 1600
Тип переключения
контакторное или на автоматах с приводом
Время переключения
от 0,5 до 30
Режимы работы
автоматический / ручной / тестовый
Степень защиты оболочки
от IP31 до IP54
Исполнение
навесное или напольное
Климатическое исполнение
УХЛ4 — УХЛ1
Ввод кабелей
снизу / сверху

* Примечание: итоговые параметры, логика переключения, состав оборудования и схемные решения уточняются при разработке и согласовании проектной документации.
