Модульный корпус для электроники ДИВИЛАЙТ
Модульные корпуса ДИВИЛАЙТ предназначены для установки на стандартную DIN-рейку и применяются в приборах промышленной автоматики, системах управления и электронных устройствах различного назначения. Корпуса подходят для монтажа на рейку шириной от 12,5 до 90 мм и позволяют создавать индивидуальные решения, оптимально согласованные с конструкцией электроники.
Конструкция корпусов предусматривает выбор технологии подключения, шага и количества полюсов, что обеспечивает гибкость при разработке изделий и адаптацию под конкретные задачи. Пластиковые модульные корпуса подходят для размещения плат, контроллеров, модулей ввода-вывода и другой электронной аппаратуры.
Решения ДИВИЛАЙТ применяются в приборостроении, производстве комплектного оборудования и систем промышленной автоматизации.
Состав комплекта

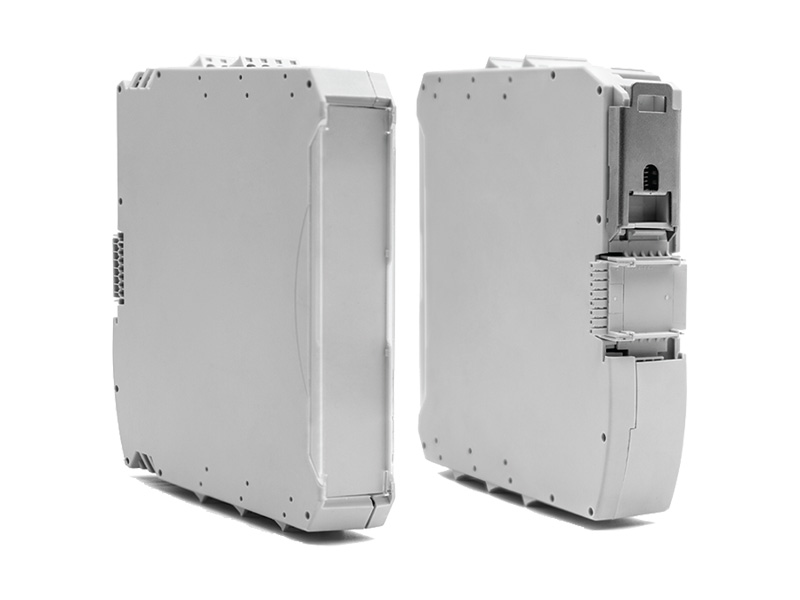

Корпус на DIN-рейку
Корпус для установки на несущую рейку в сборе с металлической защелкой, конструкция с вентиляционными отверстиями. Ширина: 25 мм, высота: 124 мм, глубина: 115,95 мм, цвет: cветло серый (RAL 7035). Поперечное соединение: шинный соединитель для установки на монтажную рейку (опциональный), кол-во контактов поперечного соединителя: 6
Артикул: ДПФР. 301186.001Клеммный блок левый
Pазъем на плату, номинальное сечение: 2,5 мм2, цвет: светло-серый, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, поверхность контакта: олово, тип контакта: Штифт, количество потенциалов: 4, количество рядов: 1, полюсов: 4, количество точек подсоединения: 4, размер шага: 5 мм, монтаж: Пайка волной, расположение выводов: Линейное расположение выводов, длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, штекерная система: COMBICON MSTB 2,5, блокировка: без, изделие с боковым расположением выводов, слева.
Артикул: ДПФР. 687221.001Клеммный блок левый
Pазъем на плату, номинальное сечение: 2,5 мм2, цвет: светло-серый, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, поверхность контакта: олово, тип контакта: Штифт, количество потенциалов: 4, количество рядов: 1, полюсов: 4, количество точек подсоединения: 4, размер шага: 5 мм, монтаж: Пайка волной, расположение выводов: Линейное расположение выводов, длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, штекерная система: COMBICON MSTB 2,5, блокировка: без, изделие с боковым расположением выводов, слева.
Артикул: ДПФР. 687221.001Клеммная колодка
Клеммы для печатной платы, номинальный ток: 24 A, расчетное напряжение (III/2): 400 В, номинальное сечение: 2,5 мм2, количество потенциалов: 4, количество рядов: 1, число контактов в ряду: 4, размер шага: 5 мм, тип подключения: Винтовой зажим с натяжной гильзой, монтаж: Пайка волной, направление подключения проводник/печатная плата: 0°, цвет: cветло серый, Расположение контактов: Линейное расположение выводов, Длина выводов [P]: 3,5 мм, количество паечных выводов на потенциал: 1, Изделие с боковым расположением выводов.
Артикул: ДПФР. 687222.001Соединитель (8 шт- 6+2 pin)
Шинный соединитель для установки на монтажную рейку, цвет: светло-серый, номинальный ток: 6 A (параллельные контакты), расчетное напряжение (III/2): 32 В, полюсов: 8, размер шага: 2,54 мм, монтаж: Установка на монтажной рейке, блокировка: без, тип крепления: без, изделия с позолоченными контактами, шинный соединитель для подключения к корпусу для электроники, 8 параллельных контактов.
Артикул: ДПФР. 687229.001Контакт функционального заземления
Контакт с монтажным лепестком, ширина: 5 мм, высота: 15,25 мм, глубина: 9,5 мм. Артикул: ДПФР. 685543.001
Заглушка
Заглушки, для неиспользуемых точек подключения, ширина: 20 мм, высота: 21,6 мм, глубина: 8,1 мм, цвет: cветло серый (RAL 7035)
Артикул: ДПФР. 301251.001
