Шкаф управления архитектурной подсветкой динамика

Описание

Централизованное управление динамической подсветкой фасадов, малых архитектурных форм и ландшафтных объектов.

Реализация статических и динамических световых сцен по расписанию, по датчикам и по командам диспетчеризации.

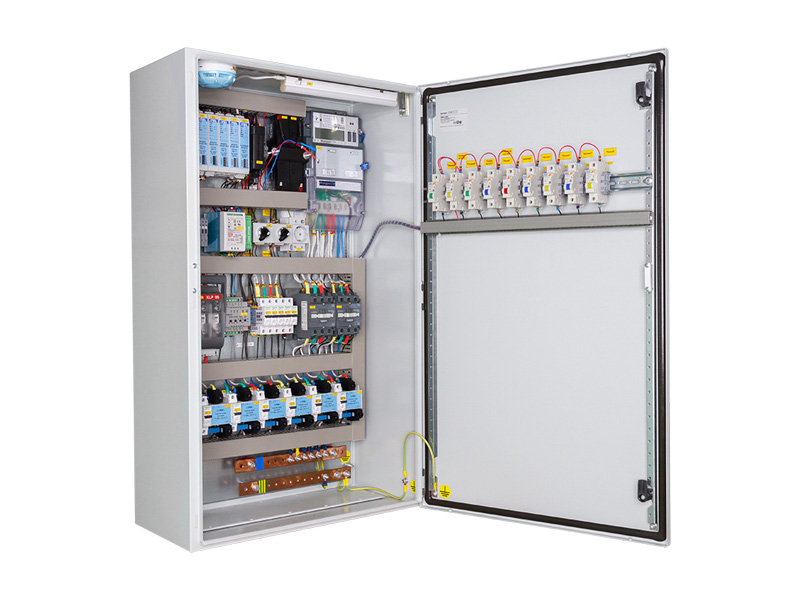

Состав и функциональные блоки

• Вводно-распределительный узел: вводной автоматический выключатель, УЗО/дифференциальные автоматы, УЗЦП на отходящих линиях, измерительные трансформаторы тока (при необходимости).
• Питание и распределение: DIN-рейки, групповые автоматы по линиям, клеммные ряды с маркировкой, реле и контакторы для коммутации линий.
• Источник резервного питания для логики: ИБП, блок питания 24 В для контроллера, коммутаторов и датчиков.
• Контроллер управления: SOYUZ-ССМ и специализированный световой контроллер с поддержкой DMX512, сценариев, календарей и логики по условиям.
• Системы диммирования и протоколы: модули DMX512 / RDM.
• Сетевые коммуникации: Ethernet, RS-485 (Modbus RTU), USB (DMX512), опционально — 4G/LTE-маршрутизатор и промышленный коммутатор.
• Интерфейсы и диспетчеризация: Modbus TCP/RTU, сухие контакты, дискретные и аналоговые входы.
• Датчики: двери шкафа, пожарные, контроль фаз и перекоса.
• Индикация: панель оператора или веб-интерфейс для выбора сцен, просмотра журналов и состояния линий.
• Защита и безопасность: автоматы по линиям, гальваническая развязка интерфейсов, защита от КЗ и перегрузки.

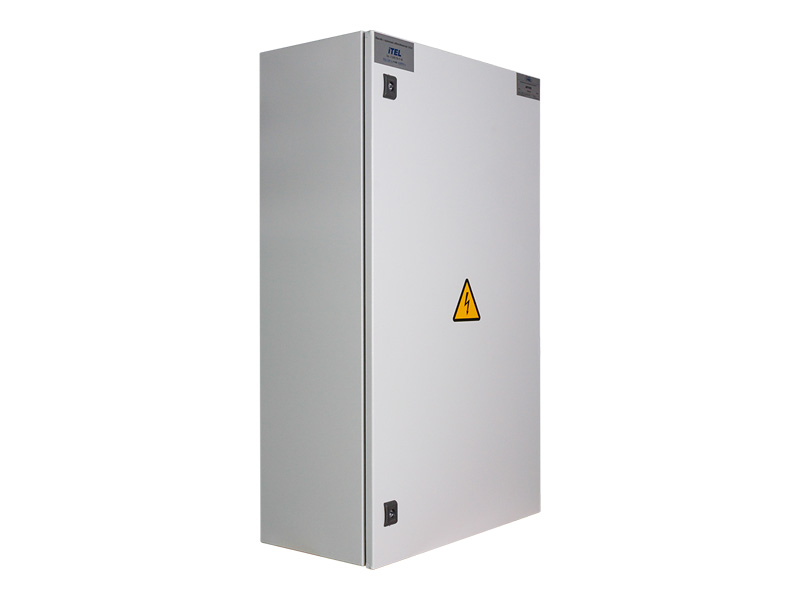

• Климатическое исполнение: IP54–IP65 для уличной установки, антивандальное исполнение.

Функции

• Календарь и расписания: будни, выходные, праздничные даты.
• Сценарии и эффекты: динамические сцены, цветовые переливы, синхронизация сегментов фасада.
• Адаптация по условиям: диммирование по уровню освещённости и времени суток, ночное снижение яркости.
• Мониторинг и телеметрия: ток и напряжение по линиям, наработка, счётчики энергии, диагностика драйверов (RDM/DALI), журналы аварий.
• Дистанционное управление: SCADA, веб- и мобильный доступ с разграничением прав и журналом действий.
