Индивидуальное PLC-
управление уличным
освещением

Адресное включение и диммирование без дополнительных
линий связи.

Запросить КП Скачать каталог (PDF)

Используется в системах городского и промышленного освещения.

Адресное включение

Включение/выключение и сценарии для отдельных светильников по времени и событиям.

Гибкое диммирование

Автоматическое диммирование по расписаниям и событиям с точностью до 1%.

Мониторинг и диагностика

Контроль параметров сети, статусов и событий по каждому узлу в системе.

Как это работает

Дистанционное управление наружным освещением
по существующим линиям электропередач (PLC)
с поддержкой диммирования и мониторинга состояния.

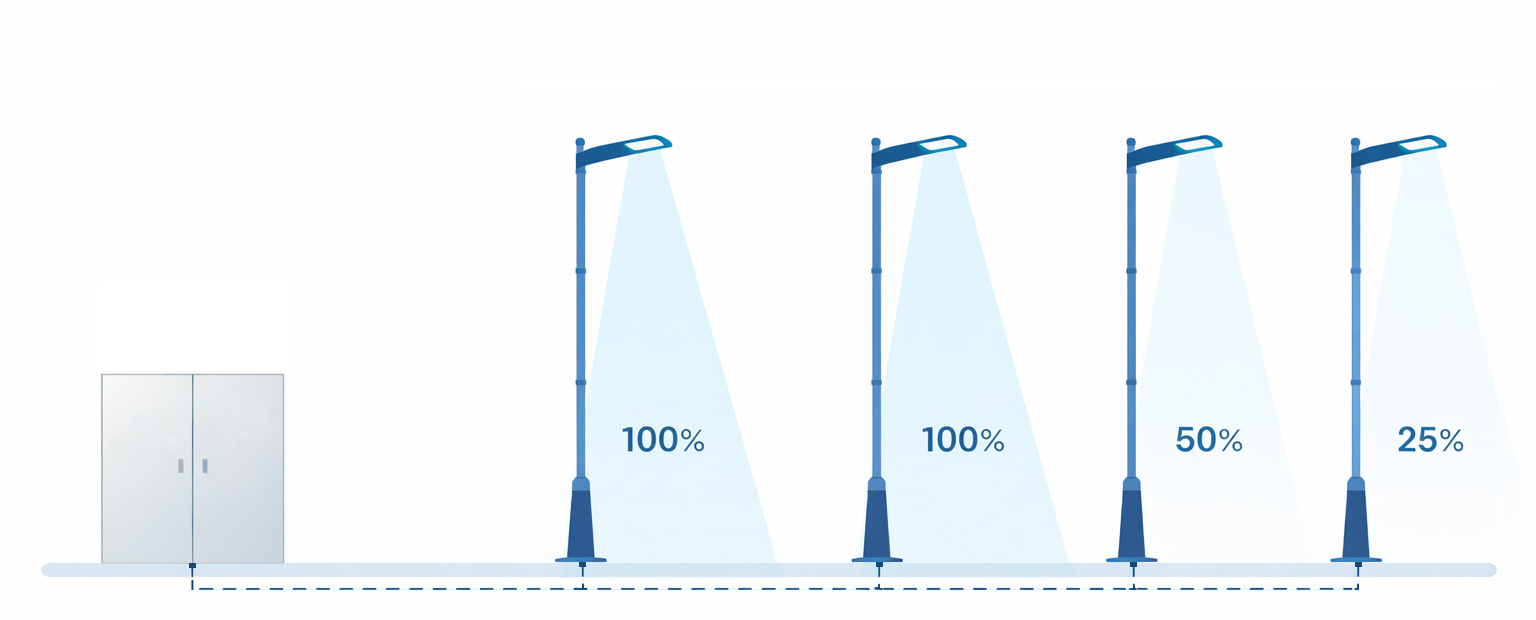

Пример группового диммирования светильников

Сумеречный режим

Автоматическое включение и регулирование по датчику освещённости

Автономный режим

Почасовое и календарное расписание работы светильников

Ручное управление

Управление через сервер и АРМ диспетчера

Адаптивный режим

Диммирование по датчикам движения

Компоненты системы

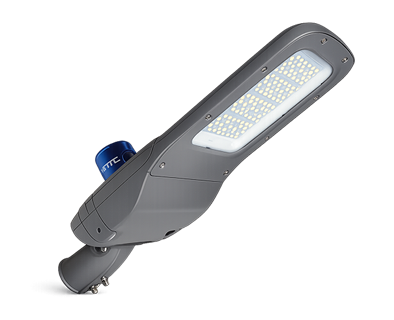

Светильники ИНТИС

Управляемые светильники с NEMA-разъёмом для установки модуля.

В каталог →

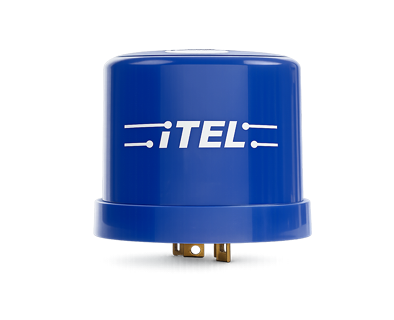

Модуль PLCTM СОЮЗ

Управляющий модуль для установки в NEMA-разъём светильника.

В каталог →

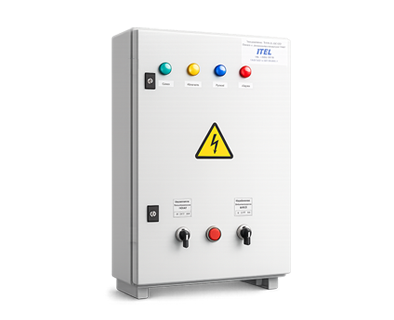

Шкафы ШУНО

Сбор, обработка и передача данных о состоянии системы освещения.

В каталог →

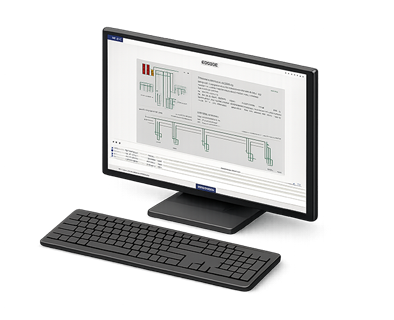

ПО «ИнкортисSCADA»

Мониторинг, управление и аналитика в режиме реального времени.

В каталог →

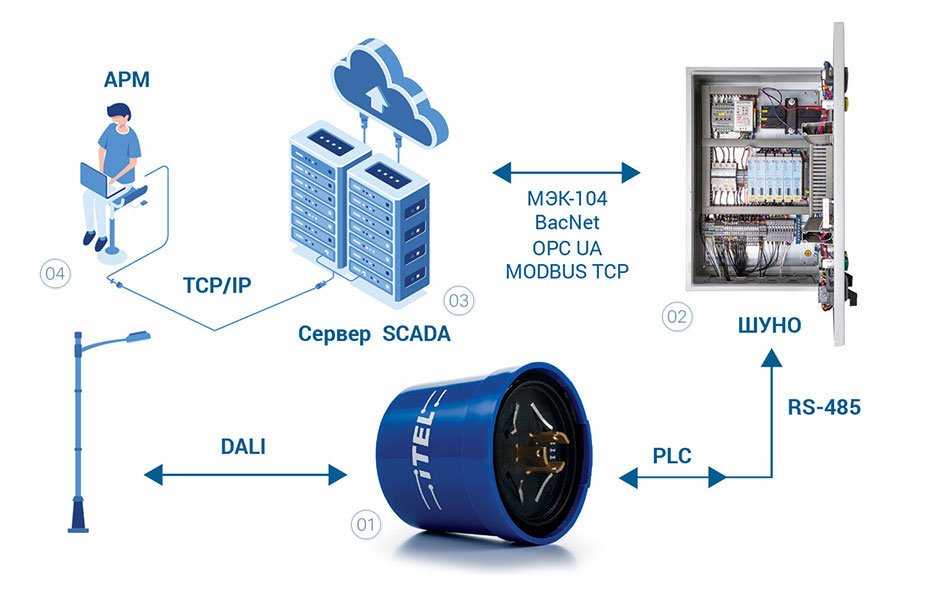

Архитектура системы

PLCTM использует существующую силовую сеть для передачи данных без прокладки выделенных линий связи.

Управляющий модуль PLC

Устанавливается в светильник через NEMA-разъём. Принимает команды по PLC и управляет драйвером светильника.

Шкаф ШУНО

Шкаф с PLC-модемом. Маршрутизирует команды и собирает телеметрию с PLC-модулей.

Сервер SCADA

Принимает команды от АРМ, ведёт журнал событий и выдаёт команды в сторону ШУНО

Диспетчерский пункт

Оператор задаёт команды и режимы, контролирует статусы, аварии и отчёты.

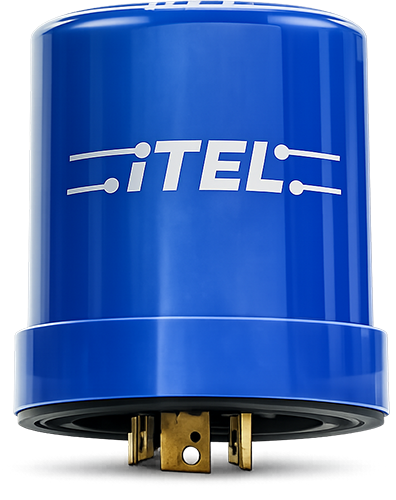

PLC-модуль управления светильником

Устройство индивидуального управления наружным освещением PLCТМ превращает обычные городские уличные фонари в интеллектуальные, в соответствии с концепцией «умного города».

Управление переключением и диммированием по протоколу Y-NET.
Встроенный чип управления энергопотреблением обеспечивает расширенный анализ состояния системы и данные об измерении мощности.
Стандартизированный интерфейс NEMA (7-контактный ANSI C136.41) гарантирует быструю установку без использования инструментов.
